GIMP 3.2系から新たなレイヤである 調整レイヤ / ベクタレイヤ / リンクレイヤ が登場した
GIMP 3.2系から、
- 調整レイヤ
- ベクタレイヤ
- リンクレイヤ
という新たな3種類のレイヤが増えました。 それぞれのレイヤの概要は以下の通りです。
| レイヤの種類 | 説明 |
|---|---|
| 調整レイヤ |
下位レイヤにフィルターをかける ※非破壊編集フィルタ |
| ベクタレイヤ | パスを画像化する |
| リンクレイヤ | 外部ファイルの画像を参照する |
この記事では、新たに増えたそれらのレイヤについて解説します。
調整レイヤ
"調整レイヤ" は、下位の全レイヤにフィルターをかけるためのレイヤです。 レイヤグループのレイヤモードを "パススルー" にすることで調整レイヤとして振る舞うようになります。
下位のレイヤのデータには何の変化もありません。 つまり、GIMP 3.0系から搭載された "非破壊編集フィルタ" の進化した使い方と言えるでしょうか。
では、調整レイヤを使ってみましょう。

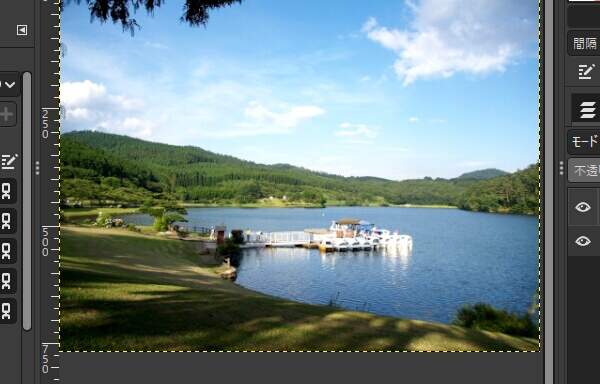

上図のように画像を開きます。 この画像の色相を調整レイヤを使って調整してみましょう。 まずは、レイヤグループを追加します。

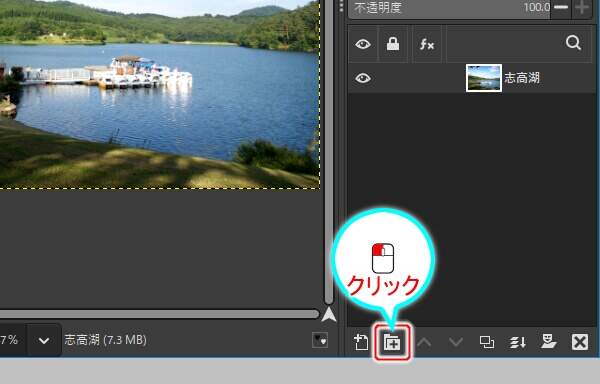

上図のようにレイヤーダイアログのレイヤ一覧の下にあるレイヤグループ追加ボタン(
)を押します。

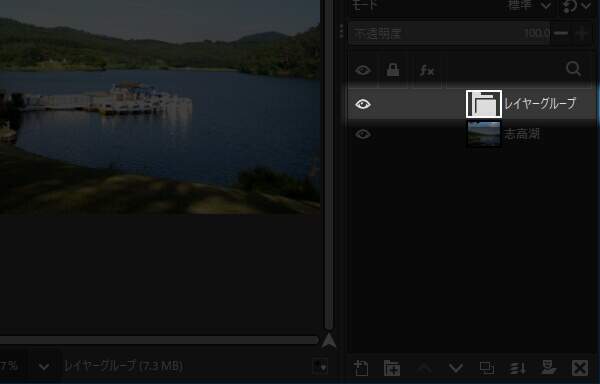

上図のようにレイヤグループが作成されます。 なお、この段階では何の変哲もない普通のレイヤグループです。
続いて、レイヤグループのレイヤモードを "パススルー" に変更します。

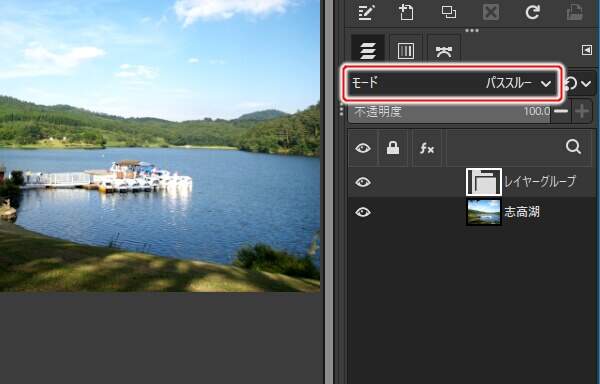

上図のように追加したレイヤグループのレイヤモードを "パススルー" に変更します。 レイヤモードをパススルーに変更したことで、このレイヤは調整レイヤとして振る舞うようになりました。
では、実際にフィルターをかけてみましょう。 今回は色相を調整します。

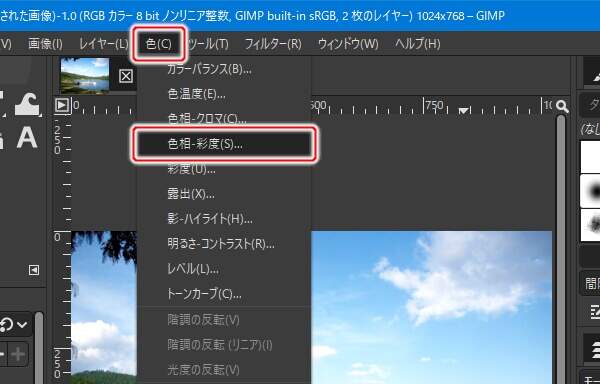

上図のようにプルダウンメニューの"色(C) -> 色相-彩度(S)..."を実行します。

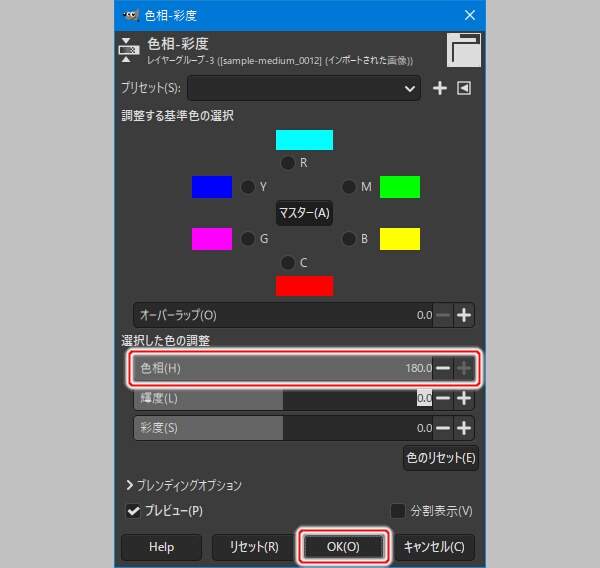

上図のように『色相-彩度』ウィンドウが開きますので、色相(H)を +180 に変更し、[OK(O)]ボタンを押します。

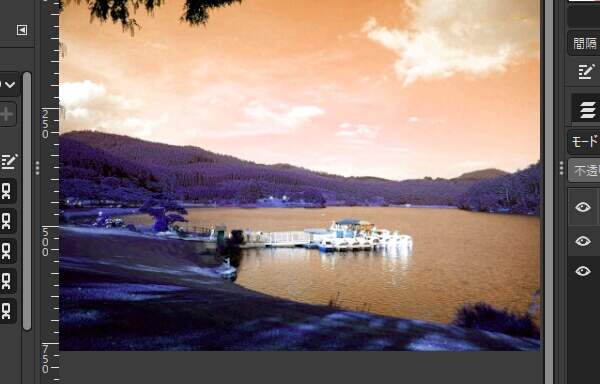

上図のように色相が調整されます。 結果がわかりやすいよう、あえて意味のない酷い調整をかけています。
ではここでレイヤ一覧に注目してください。

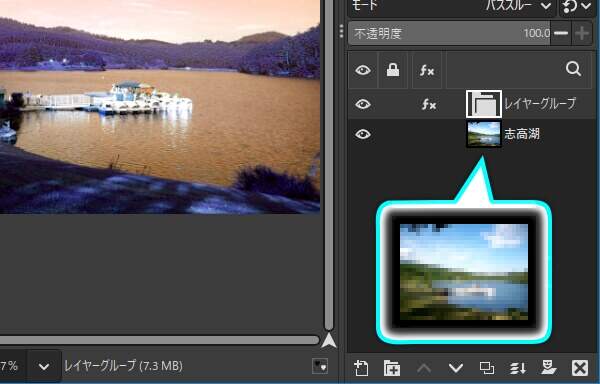

上図のように元の画像は変化していないことがわかります。 このように画像を破壊することなくフィルタをかけるためのレイヤが "調整レイヤ" です。
レイヤマスクも使える
調整レイヤにはレイヤマスクを設定することもできます。 つまり、フィルタの効果を "特定の領域" にのみ適用することができるということです。
下位の一部のレイヤにだけフィルタをかけるなら調整レイヤは不要
下位の一部のレイヤにだけフィルタをかけたい、という場面もあるかと思います。
その場合にはレイヤグループのレイヤモードは "標準" のままで、フィルタをかけたいレイヤを子レイヤとしてレイヤグループ内に格納すればいいだけです。
調整レイヤを利用する(レイヤモードを "パススルー" にする)必要はありません。
ベクタレイヤ
ベクタレイヤはパスをキャンバス上で画像化するためのレイヤです。 GIMP 3.0系まではパスは位置情報であり、画像としてキャンバス上に表示することはできませんでした。
GIMP 3.2系からはベクタレイヤを利用することでパスを画像化することができます。 キャンバス上に表示されるのはもちろん、JPEGファイルなどに出力することもできます。
では、実際にベクタレイヤを利用してみましょう。

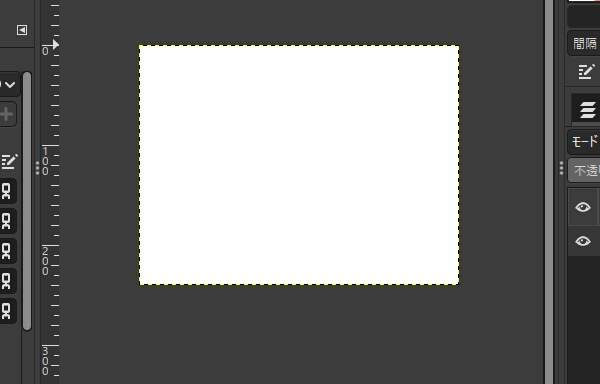

上図のように任意の大きさの新規画像を開きます。
では、パスで図形を作成しましょう。

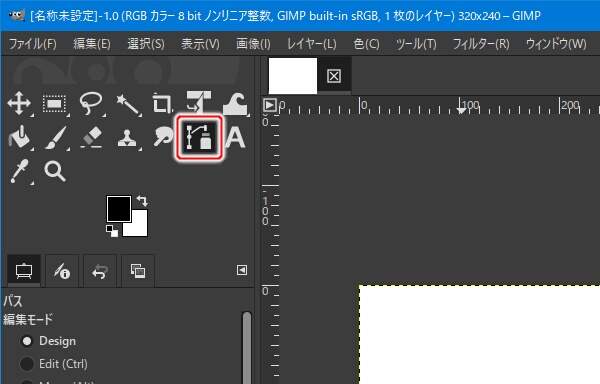

上図のようにツールボックスからパスツールを選択します(またはキーボードのBを押します)。
どんな図形を作成しましょう。 台形でいいでしょうか。

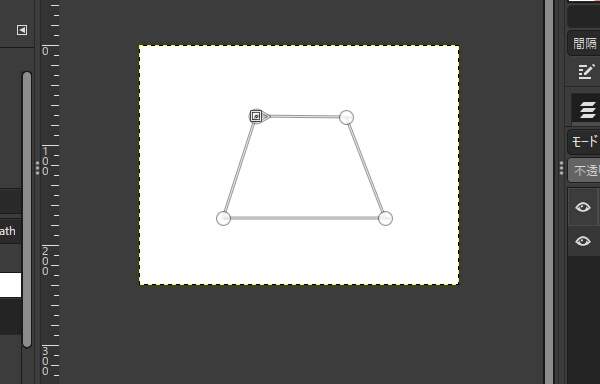

上図のようにパスで台形を作成します。
ではここでパスダイアログのパス一覧を見てみましょう。

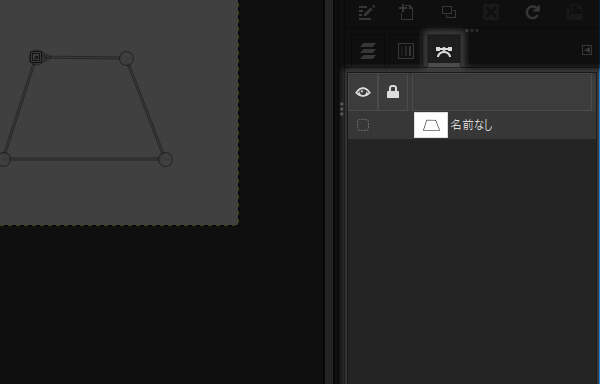

上図のようにパス一覧に "名前なし" という行があります。 これが台形のパスです。
ここまではありふれた作業で、特に変わった操作は行っていません。 ここからが本題のベクタレイヤに関わる作業です。

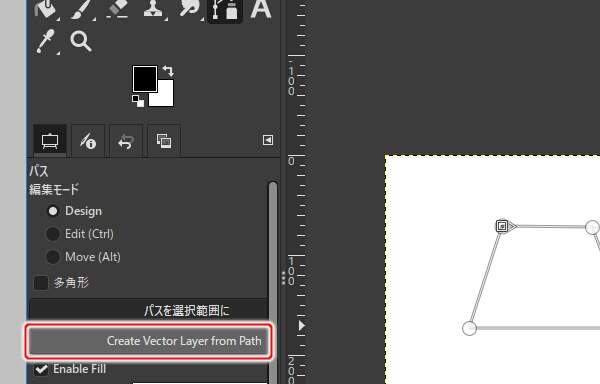

![5. [Create Vector Layer from Path]ボタンを押す](/images/screenshot_vectorlayer-on-gimp32-05.webp "5. [Create Vector Layer from Path]ボタンを押す")
上図のようにツールオプションにある[Create Vector Layer from Path]ボタンを押します。
上図のように台形がキャンバス上に画像として出現します。
ではここでレイヤ一覧に注目してください。

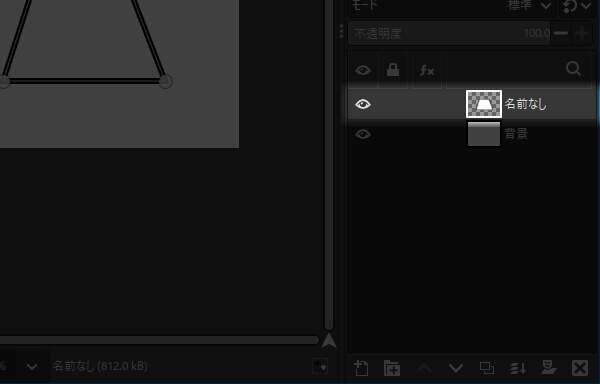

上図のようにレイヤが増えています。 これがパスから作成されたベクタレイヤです。
ではここで、台形の内部領域と境界線の色を変えてみましょう。

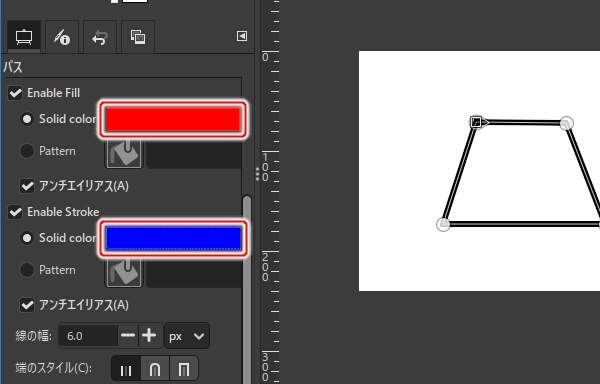

上図のようにツールオプションの "Enable Fill" の "Solid Color" の色を赤色に、"Enable Stroke" の "Solid Color" の色を青色に変更します。

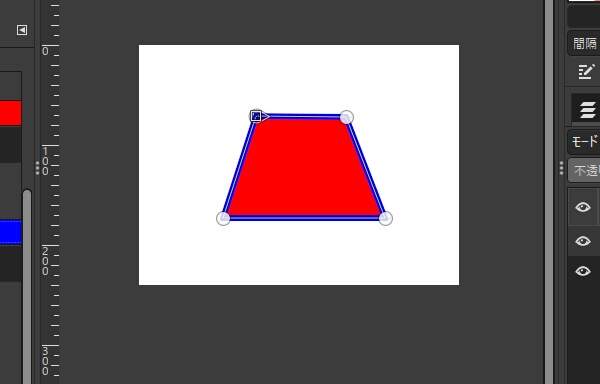

上図のようにフィルとストロークが変更されます。 このように、パスをベクタレイヤに変換した後で修正することもできます。
では形状も変えてみましょう。 パスツールを使って台形から菱形に形を変えてください。

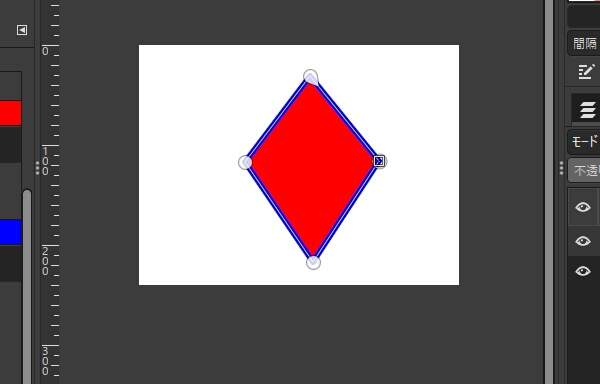

上図のように台形から菱形に変形させます。 このように形状を変えるのも簡単です。
さあ、元のパスはどうなっているでしょうか。 パスダイアログに切り替えてみましょう。

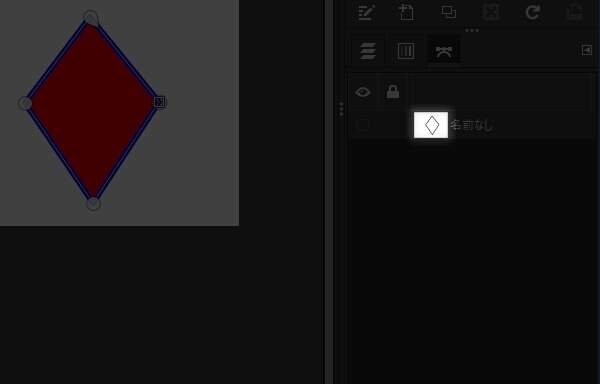

上図のようにパスも連動して変形していることがわかります。 このようにベクタレイヤと元のパスは連動します。
ベクタレイヤはパスを画像化するためのレイヤであり、パスと分離されているわけではありません。
リンクレイヤ
リンクレイヤは、外部ファイルの画像をGIMP内で参照するための仕組みです。 "参照" であるため、参照先の画像が修正されるとGIMP内でも変更が反映されます。
参照可能な画像の種類はXCFファイルだけでなく、SVGファイルやJPEGファイル・PNGファイルなど多様です。
では、リンクレイヤを使ってみましょう。 今回の例では、Inkscapeで作成したSVGファイルを参照してみます。

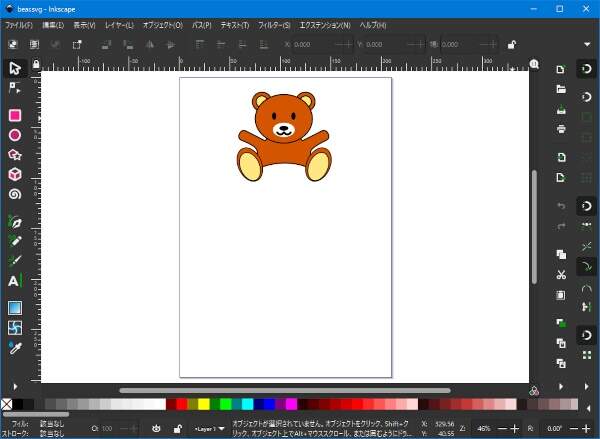

上図のようにInkscapeで画像を作成します。 上の例ではクマのイラストを作成しています。
画像を作成したら保存してください。 今回は bear.svg というファイル名で保存したものとします。
ここからはGIMPでの作業です。 Inkscapeで作成した bear.svg をGIMPで参照します。

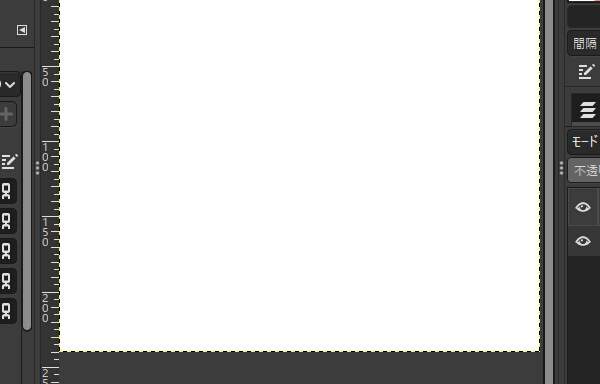

上図のように任意の大きさの新規画像を開きます。
では、この新規画像に bear.svg を組み込みましょう。

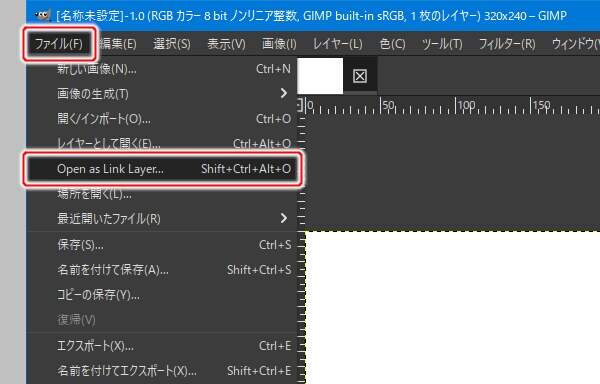

上図のようにプルダウンメニューの"ファイル(F) -> Open as Link Layer..."を実行します。

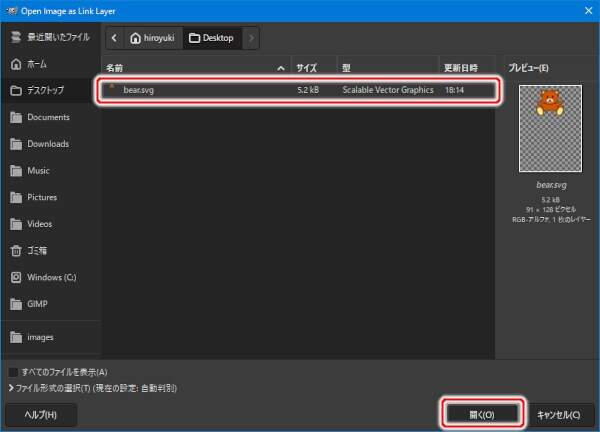

上図のようにOpen Image as Link Layerウィンドウが表示されますので、取り込む画像ファイル(bear.svg)を選択して、[開く(O)]ボタンを押します。
上図のように画像が取り込まれます。
ではここでレイヤ一覧に注目してみましょう。

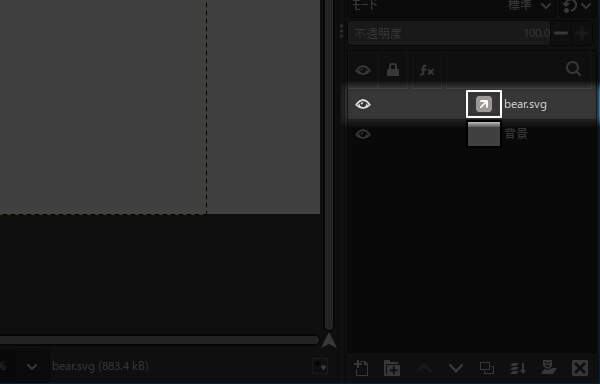

上図のようにレイヤ一覧にリンクレイヤが追加されています。 このようにリンクレイヤでは、縮小画像の部分には矢印が描かれます。
リンクレイヤは拡大・縮小することもできます。 試しに拡大してみましょう。

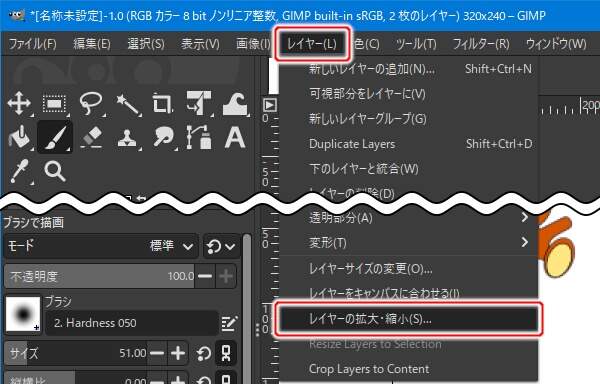

上図のようにプルダウンメニューの"レイヤー(L) -> レイヤーの拡大・縮小(S)..."を実行します。

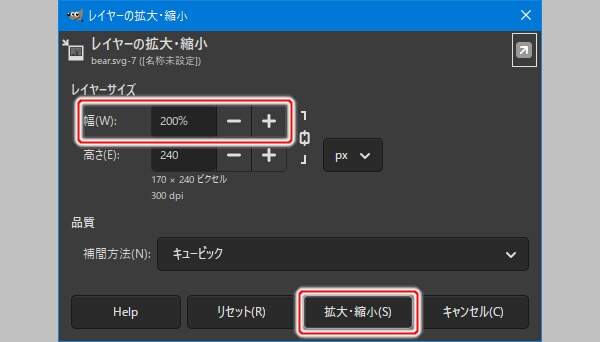

上図のようにレイヤーの拡大・縮小ウィンドウが表示されますので、幅(W)を 200% に変更し、[拡大・縮小(S)]ボタンを押します。

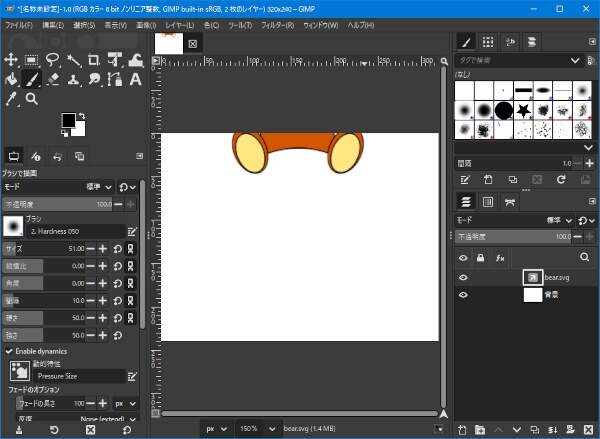

上図のようにレイヤが拡大されます。 このようにリンクレイヤは拡大・縮小することができます。
拡大したことでキャンバスからはみ出してしまいました。 移動させてキャンバス内に収めましょう。

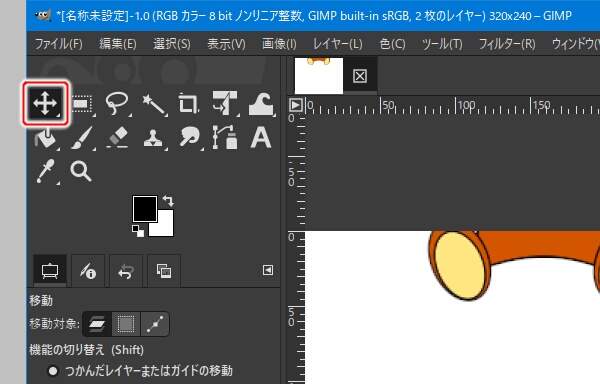

上図のようにツールボックスから移動ツールを選択します(またはキーボードのMを押します)。

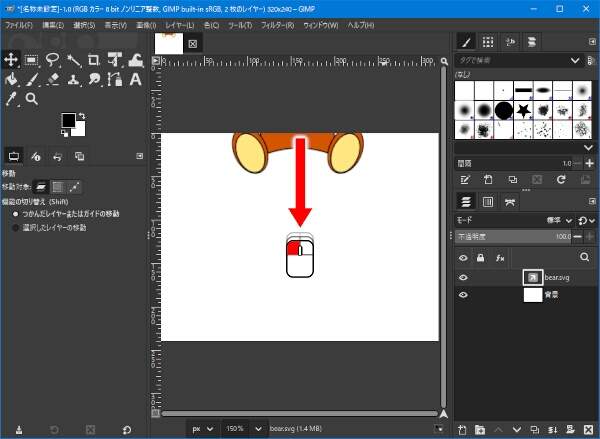

上図のようにマウスの左ボタン(
)で下方向へドラッグします。
赤色の矢印はドラッグの動きを表しています。
なお、レイヤの透明部分をドラッグすると最下位の "背景" レイヤが移動してしまいます。
不透明部分をドラッグするようにしてください。

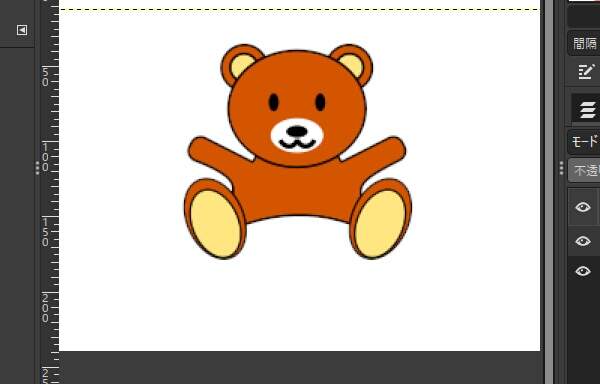

上図のようにレイヤが移動します。
ではここで、GIMPは開いたままの状態でInkscapeでの作業に移ります。 参照先のSVGファイルを変更しましょう。

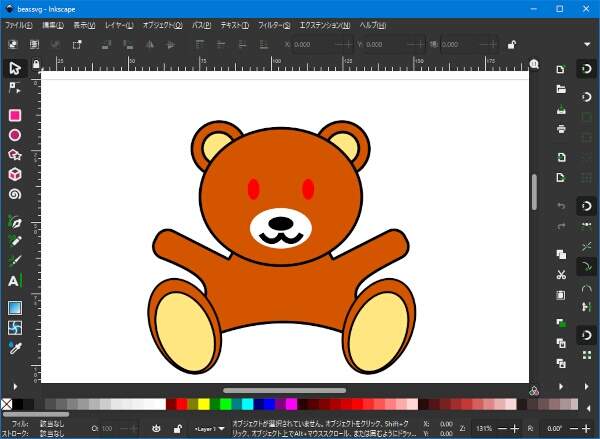

上図のようにInkscapeで参照先の画像ファイル(bear.svg)を開き、目の色を赤色に変更します。 変更したら忘れずに保存してください。
SVGファイルを保存したらGIMPの画面に注目してください。

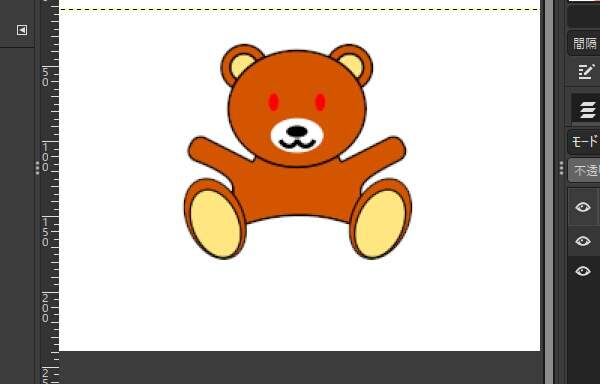

上図のように目の色が赤色に変化しています。 このように参照先の画像が変更されるとGIMP側にも即座に反映されます。
GIMP側で画像を開き直す必要はありません。
